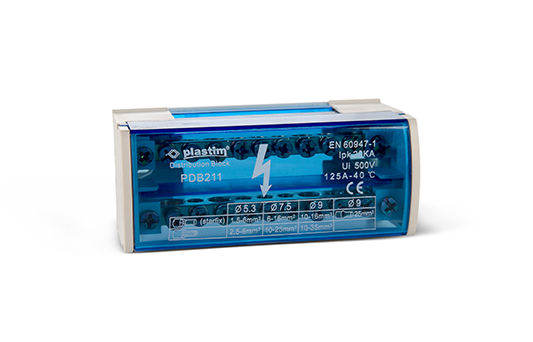

PDB211 fāzu atdalīšanas termināļu bloks

Fāžu atdalīšanas termināļu bloks uz DIN sliedes, Plastim

Plastim divpolu sadales bloks tiek izmantots drošai, strukturētai un pārskatāmai fāžu un neitrālo vadītāju sazarošanai jaudas sadales paneļos. Komplektā ir divas atsevišķas, galvaniski atdalītas misiņa kopnes (2 pole), katra ar 11 dažāda diametra pieslēguma punktiem optimālai galveno barošanas un gala ķēžu savienošanai. Caurspīdīgs aizsargvāciņš ļauj vizuāli pārbaudīt savienojumu stāvokli, vienlaikus nodrošinot drošu aizsardzību pret nejaušu kontaktu. Bloks ir pielāgots ātrai piestiprināšanai pie standarta DIN 35 mm atbalsta sliedes vai fiksētai piestiprināšanai ar skrūvēm uz montāžas plāksnes.

Tehniskie parametri

• Izstrādājuma tips.

• Polu skaits: 2

• Nominālā strāva: 125 A

• Skavu skaits uz vienu polu: 11

• Kopējais spaiļu skaits: 22 (2×11)

• Terminālu konfigurācija uz polu: 9× ø 5,3 mm + 2× ø 7,5 mm

• Savienojuma veids: skrūvju savienojums

• Montāžas metode: DIN 35 mm montāžas sliede / montāžas plāksne

Izmēri

• Garums: 100,0 mm

• Platums: 45,5 mm

• Augstums: 51,0 mm
